井中激电在深部隐伏汞锑金矿勘查中的应用效果
发布时间:2021-11-03   点击量:2078    分享到:

王锋1,万腾1,吴文涛1,李普站1,庾晶晶1,袁宏亮2

1陕西地矿物化探队有限公司,陕西西安,7100432 中陕核工业集团二一二大队有限公司,陕西西安,710024

Wang Feng ,Wan Teng,Wu Wentao,Li Puzhan,Yu Jingjing.

1.Shaanxi Geology and Mining Geophysical and Geochemical Exploration Team Co. Ltd. ,Xi'an 7100432. 211 Battalion, Co, Ltd.In China Shanxi Nuclear Industry group Company, Xi'an 710024,China.

: 利用井中激电可判断井底、井旁是否有盲矿,在确定矿层厚度、埋深及延伸方向等方面都取得了一定的地质效果。在陕南旬阳某工区ZK5003钻孔进行激电测井,结合工区的岩( ) 石电性参数特征进行分析,得出该井强矿化带位置判断了矿体延伸方向,并对深部隐伏盲矿进行分析,推测出井底附近无极化体存在。

 Abstract:The IP in the well can be used to judge whether there is blind ore at the bottom of the well or near the well, and has achieved certain geological effects in determining the thickness, depth and extension direction of the ore bed. Induced polarization logging was carried out in ZK5003 borehole in a working area of Xunyang County, southern Shaanxi Province. Based on the analysis of electrical parameters of rock (Ore) in the working area, the position of strong mineralized zone in the well was obtained, the extension direction of the ore body was judged, and the blind blind ore in the deep part was analyzed, the existence of non-polarized body near the bottom of well is inferred.

关键词: 井中激电;地—井方位测量;隐伏金属矿;深部;旬阳

Key words: in-well excitation; surface-borehol azimuth surveyconcealed metal ore deposit; Deep Part; Xunyang of South Shaanxi.

作者简介:王锋,男,生于1984710日,汉族,陕西大荔人;本科,学士学位,中国地质大学(武汉),地球化学专业,工程师,项目负责;主要从事物化探煤田、矿产、石油勘查等。单位:陕西地矿物化探队有限公司,陕西西安,E-mail263327820@qq.com

通讯地址:710043陕西省西安市灞桥区御锦城一期,王锋,13909181552

前言

工作区属陕西省成矿远景区南秦岭成矿带镇安-旬阳华力西、燕山期铅锌金汞锑成矿带之小河-双河汞锑金成矿带,开展ZK5003孔井中激发极化测量,在钻孔见矿的情况下查明矿体延伸规模,并判断钻孔旁侧及下部一定范围内有无盲矿体存在。

1 矿区地质特征

工作区位于南秦岭-大别山构造带的中部,扬子板块北部被动大陆边缘,总体位于南羊山断层北侧,区内褶皱、断裂发育,构造复杂,呈东西向展布,区域地层以古生代浅变质碎屑岩系为主,岩浆活动不发育。

区内出露地层由老到新依次分别为:上志留统水洞沟组,泥盆统的西岔河组、公馆组、石家沟组、大枫沟组、杨岭沟组、落驾河组、铁山组,下石炭统袁家沟组。

区内金属矿产主要为金、汞、锑和铅锌。

2 矿区地球物理特征

地球物理特征实质是指地层岩石及矿(化)体的物理特征。本次钻孔揭露的常见岩石及含矿岩层的(矿)石主要为灰岩、白云岩、板岩、砂岩等,主要矿物有方解石、石英、白云母及绢云母等,次为少量石英钙镁质、微细粒黄铁矿及绿泥石等。

2.1 岩(矿)石电性特征

通过对赋矿围岩进行了电性参数测定,统计结果详见表1。板岩ηs较低,含有黄铁矿极少平均为9.76%其余岩性ηs比较高,而因而ηs为矿化异常的一个重要电性标志。

1   岩(矿)石标本电性测定成果表

类别

ρsΩ·Μ

ηs%

最小值

最大值

平均值

最小值

最大值

平均值

356.3

1528.4

874.2

5.26

15.43

9.76

白云岩

647.0

7003.8

3825.3

10.30

25.88

18.09

灰色砂岩

258.0

425.0

341.7

14.93

19.35

17.64

灰色灰岩

218.9

9323.5

3585.2

6.63

35.52

17.84

2.2 物性剖面特征

在激电测井测量数据中,含黄铁矿化的岩性段ηs均大于17.5 %ρs平均值约285Ω·MV相对正中等,约95mV

2   物性剖面特征统计表

类别

ρsΩ·Μ

ηs%

VmV

变化范围

特征

变化范围

特征

变化范围

特征

246351

中低

4.118

86-112

白云岩

229283

6.712.9

81.8-82.1

中低

灰色砂岩

233.5

7.38

中低

89.9

灰色灰岩

208338

中低

12.748.6

49.8104.1

3 测井方式和参数

测井仪器采用重庆地质仪器厂的DZD-6A型多功能电法仪,对井内实行定位点测,点距5 m,异常段当加密到1~2.5m,供电节拍4s,观测U1(一次电位)、ρsηsV。激电测井采用单极供电倒装电位法电极系,极距为N2.25M0.5A。地—井方位测量。供电A极分别在井口和四方位(20º、155º、225º和333º)100m极距进行测量,无穷远B极布置在孔西南方向2.3公里处,测量电极MN=2.25m

4 激电测井电位法异常特征与编录资料对比

激电测井电位法测量中有10段异常 (见图1),特征分别为:异常为平缓高极化、较高阻和平缓正高自然电位特征,岩性为砂质灰岩,见有原生辉锑矿,有细小黄铁矿颗粒异常为平缓中极化、低阻和平缓的正高自然电位特征,岩性主要为钙质板岩、砂质灰岩,局部夹少量碳质板岩,黄铁矿发育异常为中极化、低阻和正较高自然电位特征,岩性为钙质板岩、砂质灰岩,黄铁矿发育异常为中极化、低阻和正高自然电位特征,岩性为钙质板岩夹少量砂质灰岩、泥晶灰岩,有黄铁矿小颗粒异常为高极化、低阻和正低自然电位特征,岩性为灰岩,见大量细-微细粒黄铁矿异常 在为中极化、低阻和正较低自然电位特征,岩性为灰岩,未见矿化蚀变。异常为高极化、低阻和正低自然电位特征,岩性为砂质板岩、灰质白云岩,局部见黄铁矿呈团块状异常为高极化、低电阻和正中等自然电位特征,岩性为板岩、白云岩和砂岩,见星点状黄铁矿分布异常为较高阻、高极化和正较高自然电位特征,岩性为白云岩,有较弱的酸盐化、黄铁矿化蚀变。异常为高极化、低阻和正低自然电位特征,岩性为灰岩,见大量微细粒黄铁矿

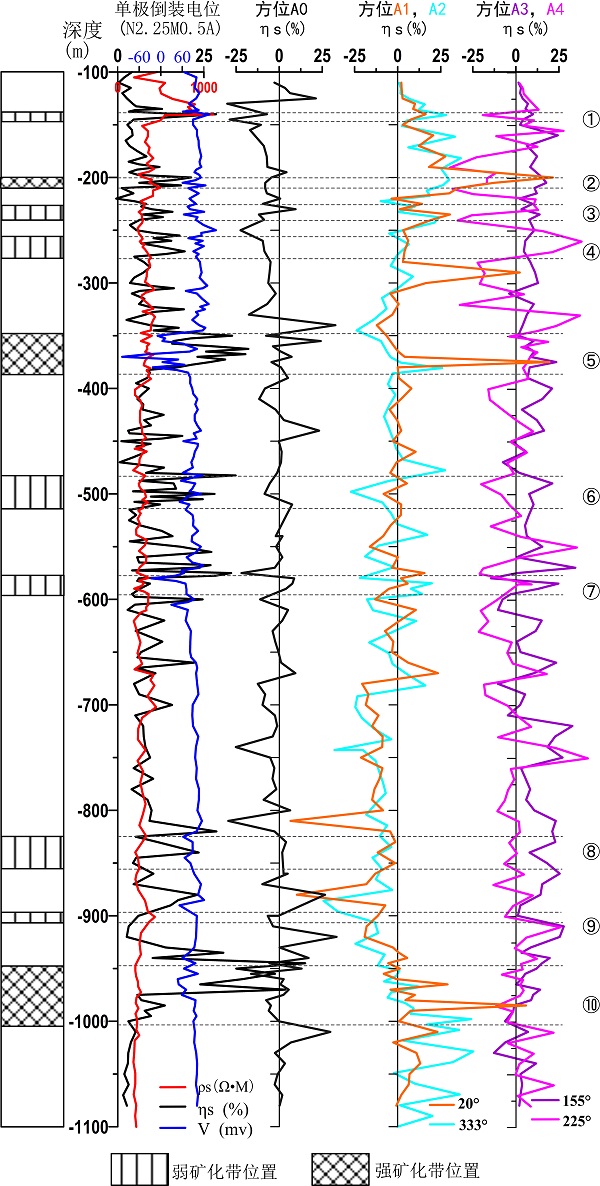

图1 陕南旬阳某地ZK5003 孔井中物探测井曲线图

Fig1 Curves diagram of electricallog of ZK5003 well at some place sorthern Shaanxi

5激电测井与地—井方位测量异常特征对比及矿体走向推测

从测井对比曲线可以看到(见图1),主要有三处明显的激电异常:

1)在190~210m处,井口和西南方位表现为视极化率负值异常,其余均方位为正值,钻井穿越极化体,向西南方向缓倾。

2)在350~365m处,东北和西北方位为较强的视极化率负值,其余方位视极化率为正值异常,推测矿化延北方向有一定的延伸。

3)在945~970m处,激电测井为高极化正值异常,井口方位测井在920~955m处为极化率正值异常,东北和西北方位在960~990m处为极化率正值异常,与之相反的是,东南和西南方位从940m向深部为幅度逐渐减小的低极化率较。其中东北方向在此段视极化率值达到最大,说明矿体向西北方向延伸比较大。

6 深部盲矿体推断

激电测井和地—井方位测量曲线可以看出,钻孔深1020~1080m处激电测井曲线视极化率均成低值平缓状,幅值和梯度变化不大,岩性主要为硅质板岩、泥质板岩,变余粉砂质、泥质结构,块状构造,主要矿物成分为粘土、石英、岩石碎屑,无矿化和蚀变迹象,成矿可能性较小,因此推断井底附近无极化体存在。

 结论和建议

1)本此激电测井中的”视极化”视电阻率和“低”自然电位特征可以定性划分含黄铁矿(化)层或高极化异常层段。

2)方位激电测井是勘查多金属矿床、尤其是寻找深部盲矿体优先选用的井中物探方法,通过激电测井可以对钻孔编录结果进行标定、探查井旁(底)盲矿体或空间延伸情况,本次测井工作共发现三处矿体较强富集区,并对矿体走向做了合理的推断解释。

3)钻孔底部近百米内无矿化和蚀变迹象,成矿可能性较小,推断井底附近无极化体或矿体存在。

4)钻孔是典型的三维复杂环境,受钻孔大小、环境、地形及理论条件等因素,解释成果只能定性使用,在解决地质问题上也存在一定的局限性。

参考文献:

[1]陈泽民,王志远,杨长美,王长青,杨光新.井中激电在广元大滩槽子沟多金属矿区的应用效果.物探与化探,1987,11(1);72 76.

Chen Zemin,Wang Zhiyuan,Yang Changming,Wang Changqing.The effectiveness ofapplying induced polarization method in bore hole to the datancaozi polymetallic ore district in guangyuan county. Geophysical and Geochemical Exploration,1987,11(1);72 76.

[2]潘建西.井中激电测井在金属矿勘探中的应用.西北地质,2010,43(2);190 194.

Pan Jianxi. Application of Electrical Logging in the Metallic Ore Exploration. Northwestern Geology, 2010,43(2);190 194.

[3]徐新学,李荣光,孙磊.全方位激电测井在老挝华潘铜铁多金属矿勘查中的应用[J]. 物探与化探,2012,36(1);23 26.

Xu XinxueLi Rongguagn,Sun Lei.The application or comprethensive 5-direction ip logging to the exploration of a copper-iron polymtallic deposit in Houa Phan province Laos[J]. Geophysical and Geochemical Exploration,2012,36(1);23 26.
